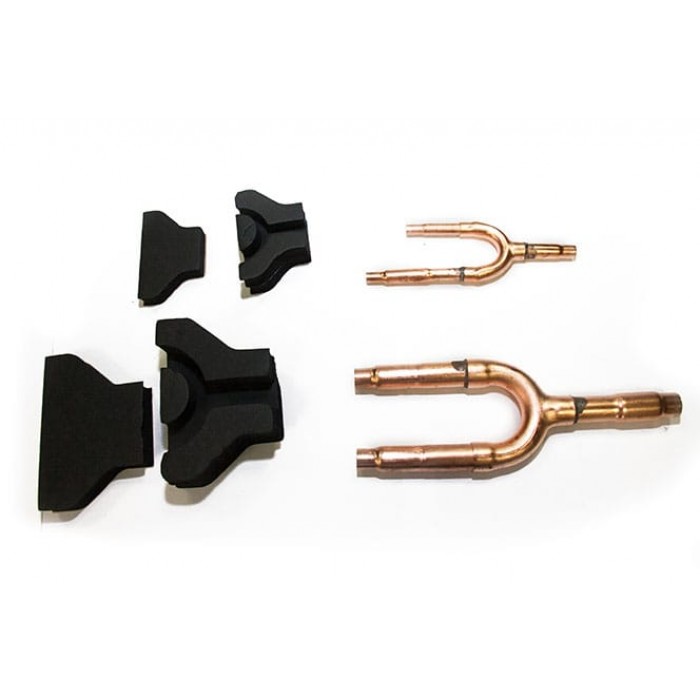

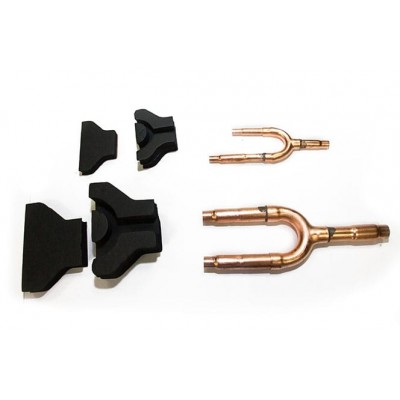

Dantex MD-ZHN01E рефнет разветвитель

Рефнеты для кондиционера MD-ZHN01E для внутренних блоков суммарной мощности до 16,6 кВт.

Технический прогресс в области кондиционирования воздуха не стоит на месте. Появляются новые более совершенные и энергоэффективные системы, а вместе с ними и новые элементы холодильного контура. Так с появлением на рынке кондиционирования воздуха мультизональных систем появился новый элемент – рефнет-разветвитель. Нигде ранее во всей области холодильной технике этот элемент не применялся. Назначение его самое простое, но с другой стороны одно из самых главных – обеспечить равномерное распределение и сбор холодильного агента по всем внутренним блокам различной производительности. Каждый рефнет-разветвитель является индивидуальной конструкцией и предназначен для установки в определенном месте холодильного контура, а именно на входящем и выходящем трубопроводах каждого внутреннего блока. Существуют строгие правила при подборе и монтаже рефнетов-разветвителей.

• Во-первых, у каждого рефнета есть показатель производительности и этот показатель должен соответствовать производительности внутреннего блока, на который рефнет устанавливается.
• Во-вторых, рефнеты, которые устанавливаются на жидкостной линии (до внутреннего блока) и на газовой линии (после внутреннего блока) совершенно разные по конструкции и их нельзя путать и тем более они не взаимозаменяемые. Замена любого рефнета на Т-образный тройник также недопустима.
• В-третьих, независимо от назначения рефнет-разветвитель должен устанавливаться и располагаться только горизонтально или только вертикально (в случае вертикального положения трубопровода). Причем при горизонтальной установке плоскость вилки рефнета не должна отклоняться от горизонтального положения более 10 градусов. При большем угле отклонения нарушается равномерное распределение холодильного агента по всему холодильному контуру.

Параметры разветвителей для внутренних блоков UNI

Схема монтажа
